卫生间贴墙砖一直以来都是业内人士认为比较棘手的活？只是大部分业主不太了解。因为卫生间墙壁不同与厨房，厨房通常防水只是做离地30公分就够了，卫生间则是做到顶，所以对贴瓷砖的工艺要求以及瓷砖的选择比较有讲究。
有些问题在装修完毕时，并不会即刻表现出来，施工队拿钱走人之后，业主搬家入住一段时间，稍不注意就会给生活上带来一定的困扰，因工艺或者瓷砖的原因其会空鼓掉落。
据题意所述的全瓷砖，即是高密度低吸水率的通体砖（玻化砖），瓷片为吸水率高陶土烧结质地疏松的釉面砖，前者更厚、重且电动工具切割困难，后者非常轻，容易脆裂，即使是用合金刀手动都很容易切割。
以下内容，“花哥”就两者的使用特点做一个全面分析，供大家参考。
一、通体砖使用特点
通体砖的特点是高密度低吸水率，其不具备吸水率，在墙壁铺贴很容易空鼓甚至掉落，通体砖密度高其自身重量加上地心引力缘故，本来就不易铺贴牢固，所以对基层要求特别高，大家都懂基层应该特别毛燥才有吸附能力，所以卫生间墙壁刷过防水，本身就是对墙砖铺贴的一个障碍。

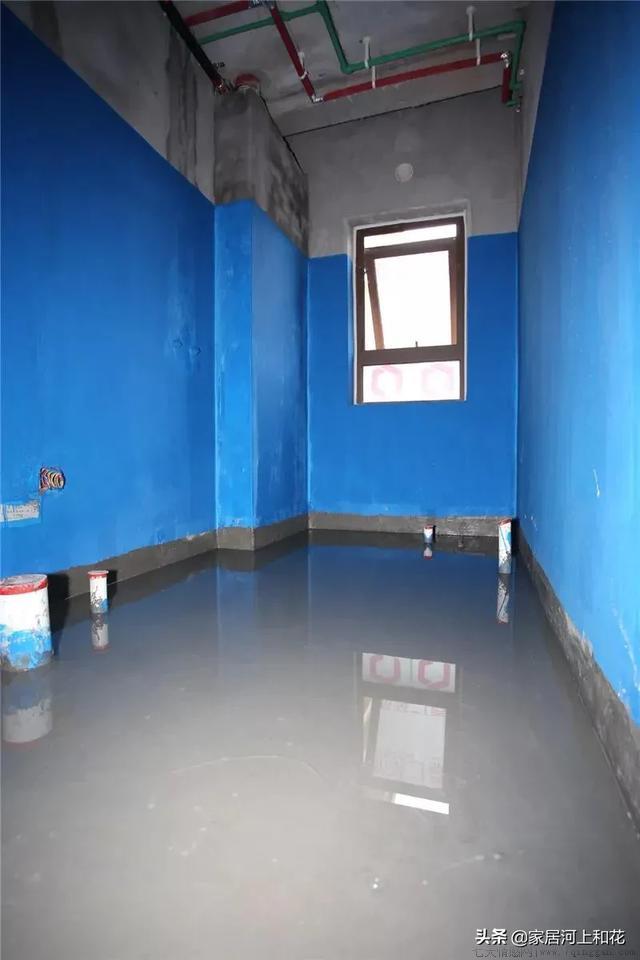

可是不刷不行啊！卫生间是一个用水量特别蘋繁的地方，不刷彻底一点要渗水。
所以，如何处理刷过防水的卫生间墙壁，为通体砖铺贴提供好的条件，是决定成败的关键？ 以聚氨酯防水为例
聚氨酯防水，分油性及水性，不管那种，墙壁涂刷过后都非常光洁，所以必须要用拉毛工艺将其变毛燥；

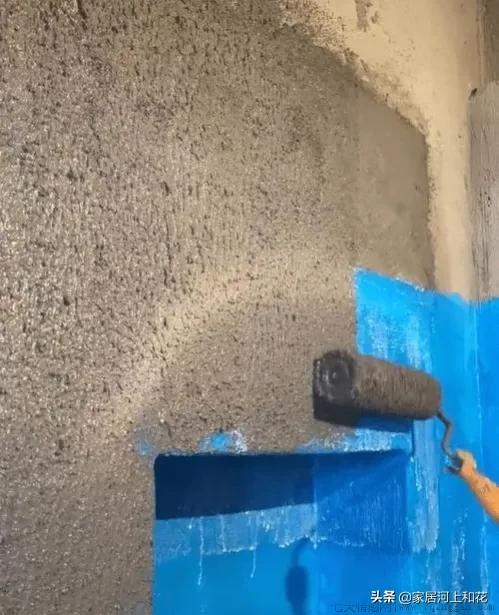

拉毛工艺之前基层涂刷一遍墙固，增加基层吸附能力，接下来以水泥浆以滚涂或者刷涂在基层、又或者甩浆方式都可以；将通体砖背部涂刷一层背胶，改变瓷砖基层的吸附能力之后即可展开铺贴。
只是“花哥”认为，在没有做防水之前，应该对基层做一个检测才对。

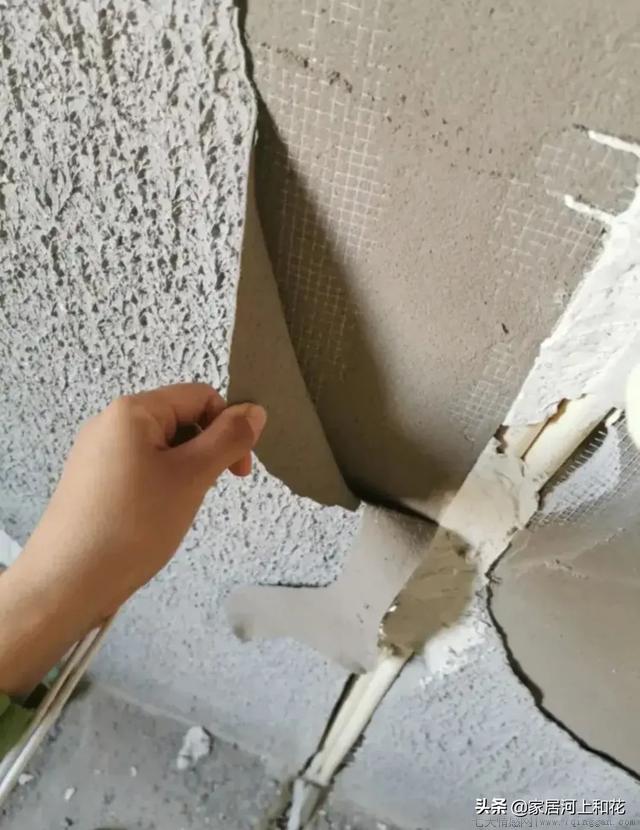

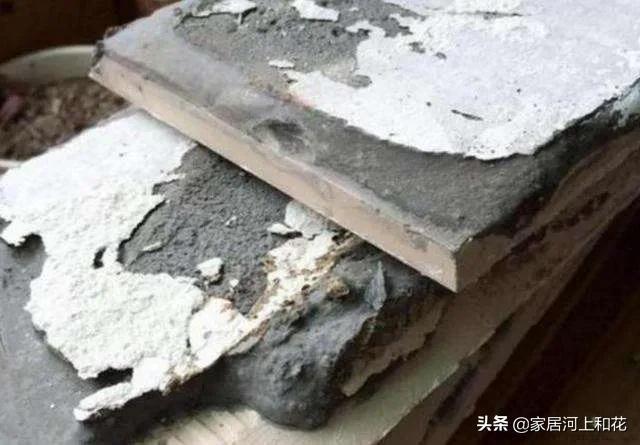

防水、墙固、拉毛工艺不论做的多好，如果原来的水泥墙壁基层硬度不够好，通体砖不仅容易空鼓还会成片的掉落；因为基层硬度差，铺贴瓷砖的辅料质量特别好，势必会形成将底部的基层拉扯掉现象，这是很自然的重物下坠原理，因为基层根本没有抓住瓷砖及辅料的能力。
如果以瓷砖胶代替传统水泥做辅料，由于辅料层特别薄，所以针对地心引力下坠的弊端会好一点，但其对基层平整度要求特别高，瓷砖胶含有聚合物胶粉其凝固速度会特别慢，所以辅料层不适宜太厚，基层倾斜度过大瓷砖胶根本不适用。
所以即使是瓷砖同辅料或者防水能很好的结合在一起，但是最初基层出问题的话，那么一切都是白忙活！
二、陶土釉面砖
陶土烧制的瓷砖是沿用已久墙砖，其在陶土烧制后，表层以釉为饰面层使其呈现光滑防水情形，倒一杯水在背面很快水便会被完全吃透，而通体砖则不能。所以釉面砖使用前必须泡水，将内部空气排除才能铺贴，否则吸水率太高会将辅料内的水分快速吸收，使辅料不具备粘接能力，所以必定会空鼓。
瓷砖铺贴时，辅料干燥太快会构成水泥浆料的水分不足，水分不足，则不具备使其初凝达到可塑性形成结构强度的条件，所以釉面砖必须泡水排除掉空气后，瓷砖背部指压水不湿手才能施工，水分太多不成，不够也不成。
因为其密度低还挺薄，所以同规格与通体砖相比，至少轻一倍，所以在同等的基层条件下，陶土烧制的釉面砖不易掉落，但是其使用寿命确实低太多是不争事实。
评论列表
