微波炉通电后设置面板和显示正常，炉灯、托盘电动机和风扇都能正常工作，但始终不能加热食物。
其原因是微波炉无微波输出，故障涉及漏感变压器、高压熔断器、高压二极管和电容及微波发生器本身。具体检修步骤如下所述。
1、检查漏感变压器
如果漏感变压器一、二次绕组有开路故障，都会造成无高压或无灯丝电压输出，导致微波发生器不能发射微波，故不能加热食物。

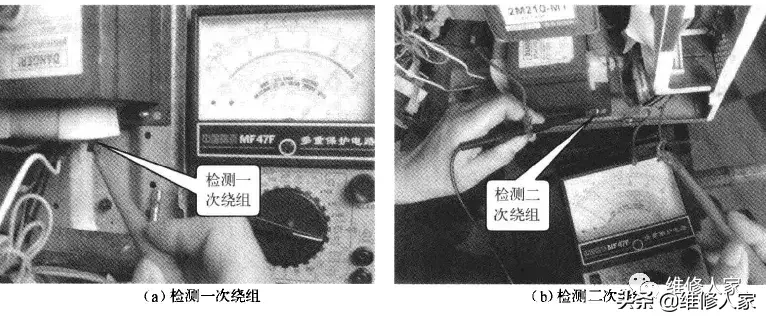

首先用万用表Rx1挡测量漏感变压器一次绕组 的直流电阻是否为无穷大，如果是无穷大，说明一次开路。
然后用万用表RX1挡检测漏感 变压器高压绕组和灯丝绕组是否开路。如果漏感变压器的三个绕组中有开路故障，均需更换同规格的漏感变压器来排除故障，如下图所示。

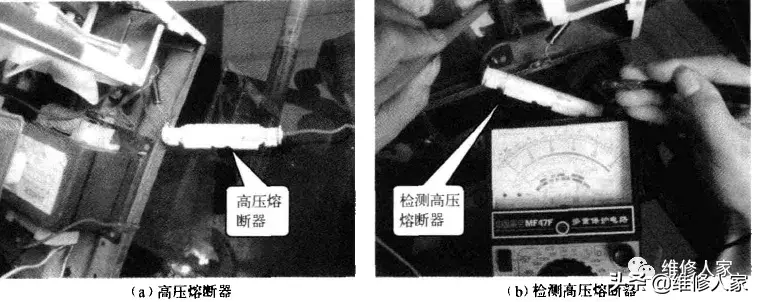

2、检查高压熔断器
高压熔断器串联在高压回路中，如果高压熔断器被烧断，导致高压回路断路，微波管无 高压而不发射微波来加热食物。
用万用表Rx1挡高压熔断器两端是否导通，如果电阻为无穷大，则说明高压熔断器被烧断，需更换同容量的髙压熔断器，如图所示。
3、检测高压二极管和高压电容器
用万用表Rx10k挡测量高压二极管正、反向电阻是否为无穷大，如果是为无穷大，则说明该二极管内部断路，需更换来排除故障。
再用万用表Rx10k挡测量高压电容器两端， 如果高压电容器没有瞬间充电现象，两端的电阻值在9~10MΩ之间，说明该高压电容器失效，需更换来排除故障，如图所示。
4、检查微波发生器
微波发生器是微波炉的“心脏”，如果它不能工作，就没有微波发射出来，也就无法加 热食物。
先用万用表Rxl挡测量微波发生器灯丝两接线端之间的电阻值，如果测量出的电阻值很小，一般小于1R，说明灯丝是好的。
如果测出的电阻值很大或为无穷大，则说明 该微波管已老化或内部灯丝开路。再用万用表Rx10k挡测量微波发生器灯丝与阳极（接地）间的电阻值，正常时应为无穷大。
如果阻值很小或为零，说明该微波发生器内部已漏气或损坏。如果微波管损坏，则需更换同规格的微波管才能排除故障，如图所示。
