电工有很多种，有做水电的，有做维修的，有做工地的，有做编程，开发的，又有做低压的，高压的。
有些在工厂，有些在工地，有些在公司，有些在电厂。由于工作环境和工作岗位不同，所以接触的设备不同，学习的知识不一样，所以都有所长，也有所短。
在我们的日常工作学习中，经常会发生这样的争执：有人认为中性线就是工作零线，工作零线也叫中性线。
我个人认为他们还是有区别的，今天就跟大家聊一聊，仅代表个人意见，希望大家一起讨论。
我们知道， TN， TT供电系统，变压器的中性点都接地，连接中性点和大地的这条线就叫做中性线。
但是由于供电方式的不同，这条中心线有些延伸到用户端的配电总箱，有些却早早分为工作零线和保护零线，有些则直接转换成工作零线连接到设备。
下面我一一分享自己的看法。

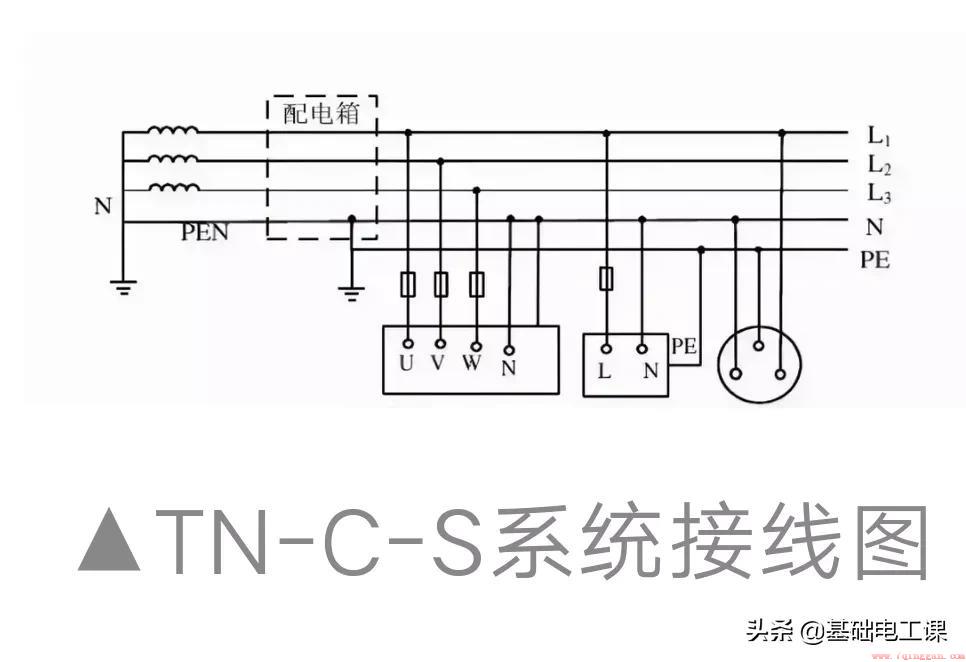

TN-C-S供电系统
像这种TN-C-S供电系统，它的中性线，也就是图中所标的PEN线，一直延伸到配电总箱，然后接地，再分出工作零线和保护零线。
所以配电箱之前，到变压器这一段，我们都应该叫它中性线。从总配电箱之后，中性线分为工作零线和保护零线。

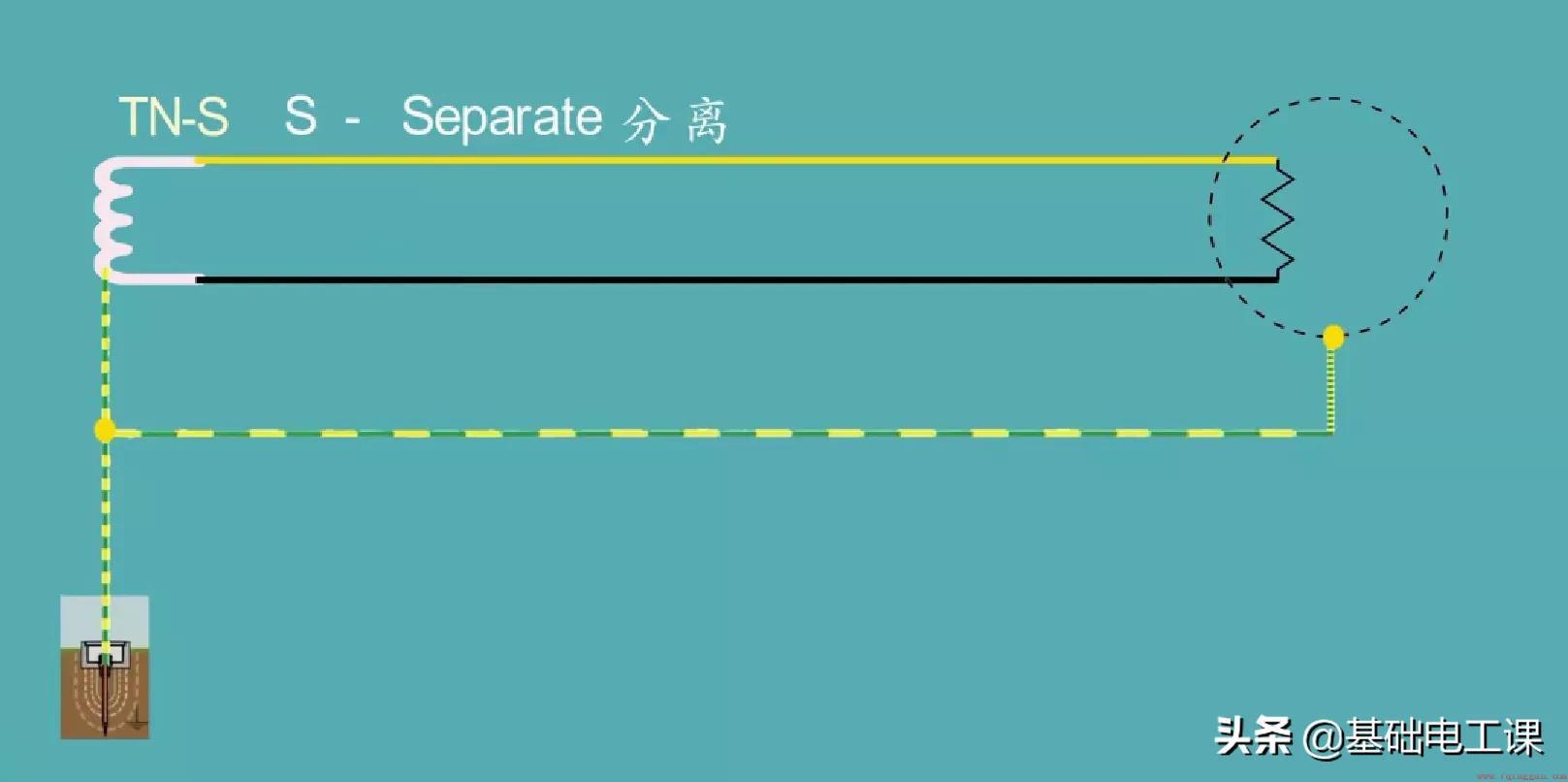

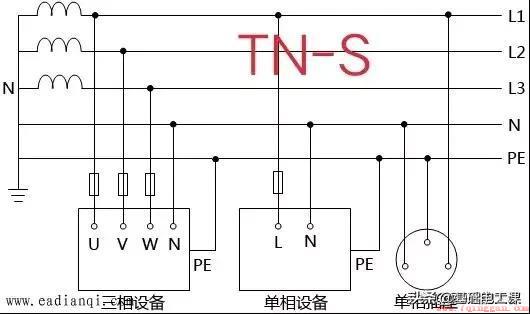

TN-S供电系统
大家一起来看一下这两张图，这也是我们平时工作中接触最多的供电系统。变压器的中性点接地，然后直接引出工作零线和保护零线。
我个人认为，这种供电系统它的中性线就只有从变压器的中性点连接到大地的这一段。
也就是说，从变压器中性点出来，保护零线和工作零线就已经分开，而且老死不相往来，永远都不可能复合，特别是在安装了漏电保护器之后，更是连碰都不能碰一下。
TT供电系统
TT系统，变压器中性点接地，直接引出工作零线，局部用电区域或者设备直接接地。这种供电方式，它的“保护零线”和所有的带电体没有关联，漏电电流通过大地作为导体，流回变压器中性点。
所以我们习惯称为接地保护，我们平时所说的地线指的也就是这一种供电方式的保护线。

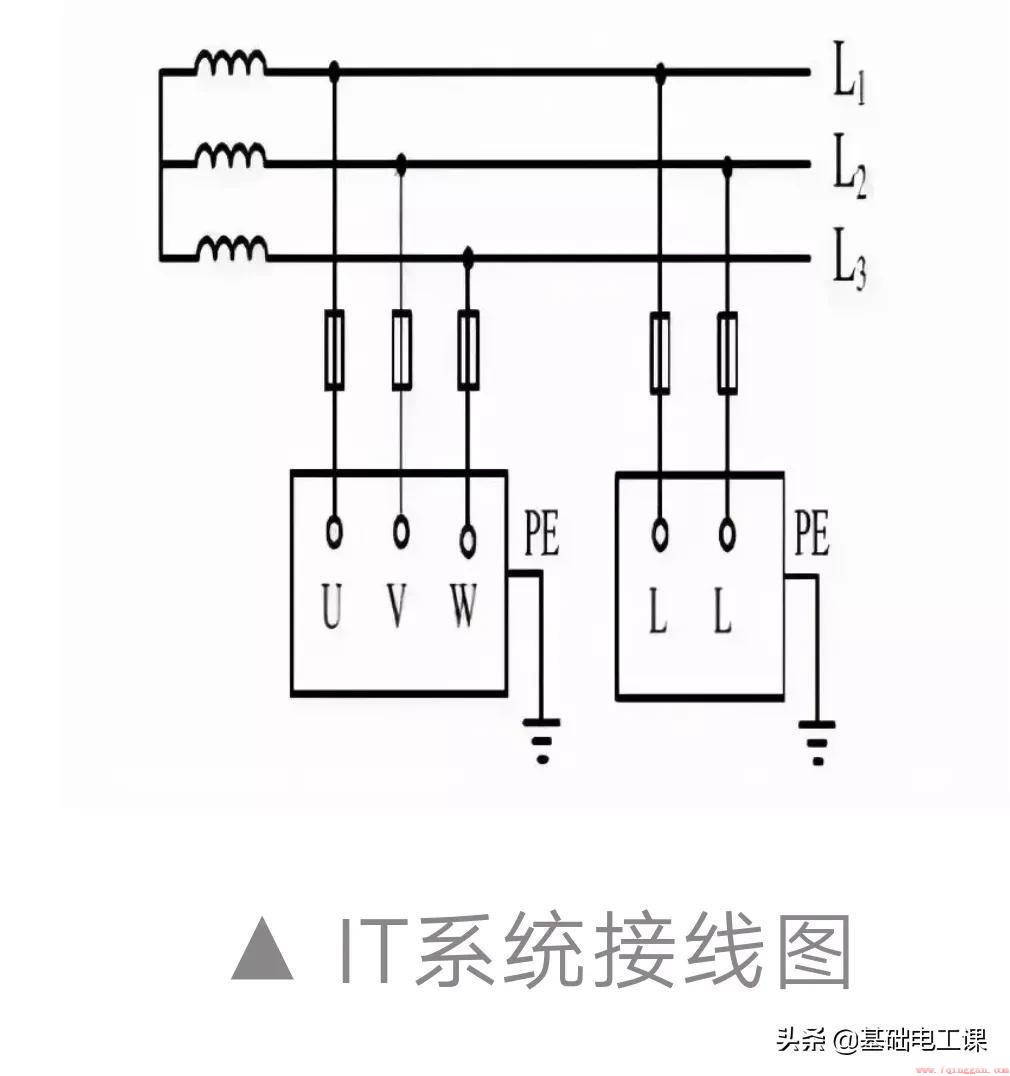

IT供电系统

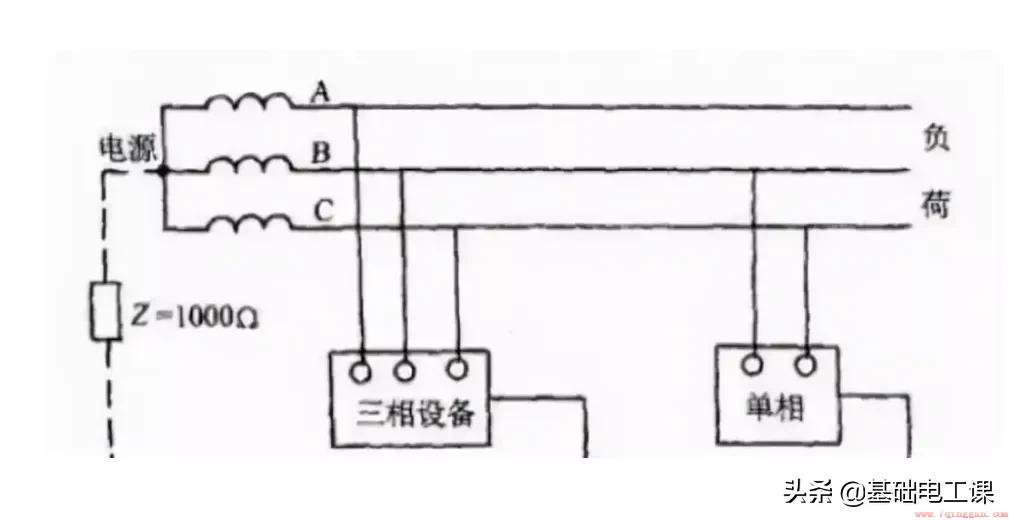

It系统，变压器中性点不接地或者高阻抗接地，因此也就没有中性线，没有工作零线，不是说不可以引出工作零线，而是没有必要。
因为引出工作零线反而会有麻烦。设备的金属外壳直接接地，变压器的中性点不接地，这才是真正意义上的接地保护。
综上所述，我个人认为，中性线有时候它就是工作零线，比如TT供电系统。有时候它又充当工作零线和保护零线的复合体，比如TN-C-S的前段部分和TN_S供电系统的接地端。
总而言之，中性线可以是工作零线，但工作零线绝对不能称为中性线。
